Шлагбаум на въезде — это не только вопрос контроля доступа. В случае пожара он не должен мешать проезду спецтехники. Поэтому ещё на этапе монтажа важно понимать, как будет открываться въезд при срабатывании системы противопожарной защиты и поддерживает ли выбранный модуль нужный сценарий.
Разберём, как обычно строится такая схема, что проверить перед сдачей объекта и какие возможности для этого есть у PAL-ES SPIDER.
Что требуют правила пожарной безопасности
Пункт 71 Правил противопожарного режима РФ устанавливает: при пожаре система противопожарной защиты должна обеспечивать автоматическую разблокировку и/или открывание шлагбаумов, ворот и других устройств на проездах, а также удерживать их в открытом положении для беспрепятственного проезда пожарной техники.
При этом правила предусматривают и альтернативные варианты. Например, ручное открывание допускается при круглосуточном дежурстве персонала непосредственно у въезда, а дистанционное — при организации видео- и/или аудиосвязи с местом установки.
Для монтажника вывод простой: ещё до установки нужно определить, каким способом конкретный объект будет обеспечивать беспрепятственный проезд пожарной техники. Схема зависит от проекта системы противопожарной защиты и особенностей объекта.
Если предусмотрено автоматическое открытие от внешнего сигнала, модуль управления воротами или шлагбаумом должен уметь этот сигнал принять.
Как работает автоматическое открытие
Один из распространённых вариантов интеграции строится через сухой контакт N.O./N.C.
Логика выглядит так:
Система противопожарной защиты → сухой контакт N.O./N.C. → вход модуля управления → реле → привод ворот или шлагбаума.
При возникновении пожарного события внешняя система изменяет состояние контакта. Модуль фиксирует этот сигнал и выполняет заранее настроенное действие — например, включает реле, которое даёт автоматике шлагбаума команду на открытие.
Человек в этой цепочке не нужен.
И вот здесь возникает практическая проблема: не каждый GSM-модуль вообще имеет вход для внешнего управляющего сигнала. Некоторые устройства рассчитаны главным образом на команды по звонку или через приложение.
Если такого входа нет, подключить внешний сигнал непосредственно к модулю не получится. Придётся менять схему, использовать дополнительное оборудование или выбирать другое устройство.
Что должен уметь модуль
Если по проекту шлагбаум должен автоматически открываться при внешнем сигнале, перед покупкой оборудования проверьте минимум три вещи:
Последний пункт особенно важен, когда на одном въезде установлены, например, ворота и шлагбаум одновременно.
Один релейный выход — одна логика управления. Если требуется независимо управлять двумя устройствами, удобнее использовать модуль с двумя реле.
Как это реализовано в PAL-ES SPIDER
В модулях PAL-ES SPIDER предусмотрен вход N.O./N.C., который позволяет принять внешний сигнал через сухой контакт.
Дальше модуль может передать управляющую команду через релейный выход на автоматику ворот или шлагбаума.
То есть типовая логика выглядит следующим образом:
Сработала система противопожарной защиты → изменилось состояние сухого контакта → PAL-ES SPIDER получил сигнал → реле подало команду → шлагбаум открылся.
При этом конкретная электрическая схема зависит от используемой системы противопожарной защиты и автоматики привода.
Поэтому перед подключением необходимо проверить тип сигнала, характеристики входов и выходов оборудования и требования проектной документации.
Не стоит автоматически закладывать схему «контакт в контакт» без проверки. В отдельных системах может потребоваться промежуточное реле или иное согласующее оборудование.
Один шлагбаум или два устройства: какую модель выбрать

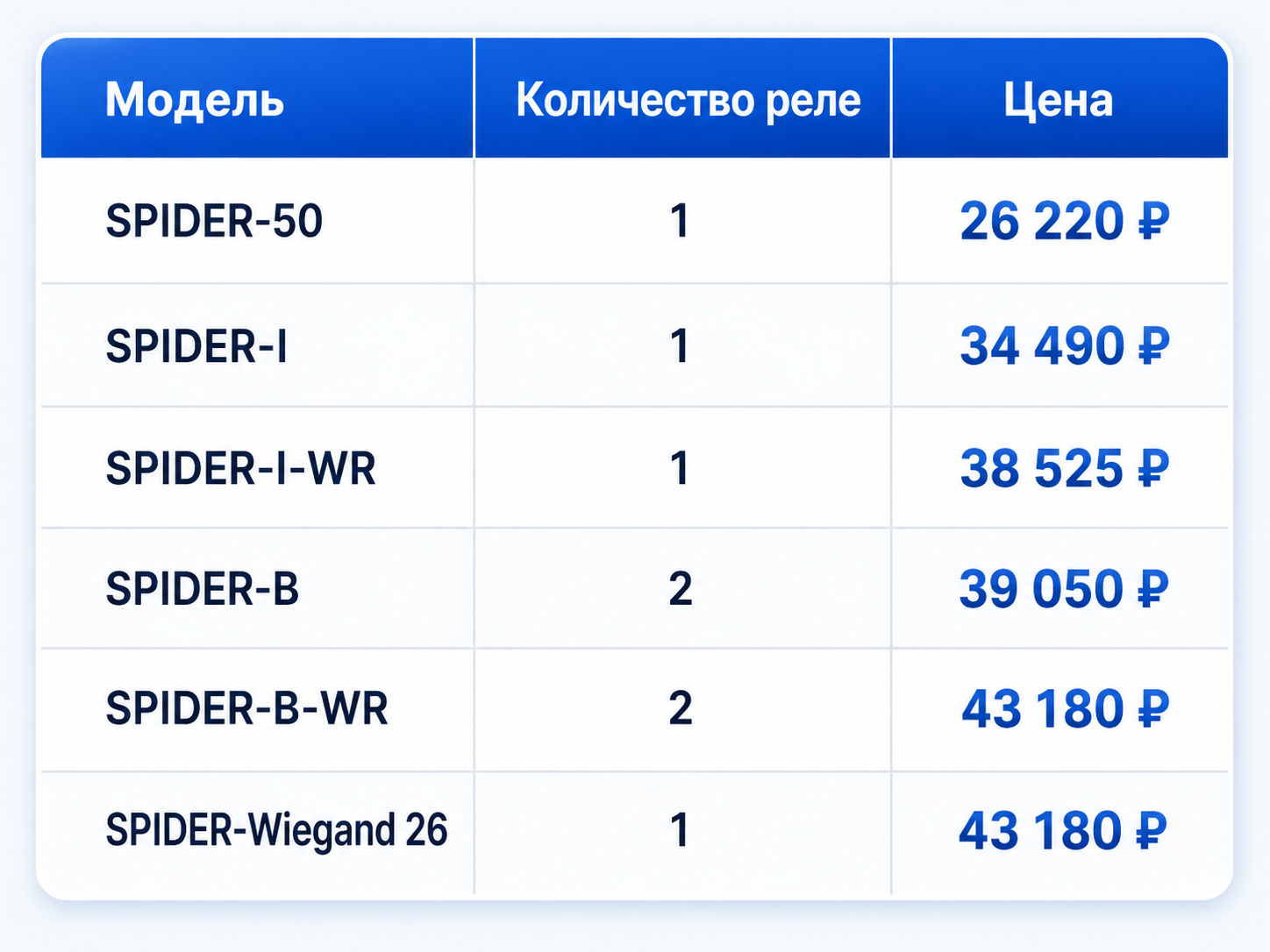

Модели PAL-ES SPIDER отличаются в том числе количеством релейных выходов.
Разберём, как обычно строится такая схема, что проверить перед сдачей объекта и какие возможности для этого есть у PAL-ES SPIDER.
Что требуют правила пожарной безопасности
Пункт 71 Правил противопожарного режима РФ устанавливает: при пожаре система противопожарной защиты должна обеспечивать автоматическую разблокировку и/или открывание шлагбаумов, ворот и других устройств на проездах, а также удерживать их в открытом положении для беспрепятственного проезда пожарной техники.
При этом правила предусматривают и альтернативные варианты. Например, ручное открывание допускается при круглосуточном дежурстве персонала непосредственно у въезда, а дистанционное — при организации видео- и/или аудиосвязи с местом установки.
Для монтажника вывод простой: ещё до установки нужно определить, каким способом конкретный объект будет обеспечивать беспрепятственный проезд пожарной техники. Схема зависит от проекта системы противопожарной защиты и особенностей объекта.
Если предусмотрено автоматическое открытие от внешнего сигнала, модуль управления воротами или шлагбаумом должен уметь этот сигнал принять.
Как работает автоматическое открытие
Один из распространённых вариантов интеграции строится через сухой контакт N.O./N.C.
Логика выглядит так:
Система противопожарной защиты → сухой контакт N.O./N.C. → вход модуля управления → реле → привод ворот или шлагбаума.
При возникновении пожарного события внешняя система изменяет состояние контакта. Модуль фиксирует этот сигнал и выполняет заранее настроенное действие — например, включает реле, которое даёт автоматике шлагбаума команду на открытие.
Человек в этой цепочке не нужен.
И вот здесь возникает практическая проблема: не каждый GSM-модуль вообще имеет вход для внешнего управляющего сигнала. Некоторые устройства рассчитаны главным образом на команды по звонку или через приложение.
Если такого входа нет, подключить внешний сигнал непосредственно к модулю не получится. Придётся менять схему, использовать дополнительное оборудование или выбирать другое устройство.
Что должен уметь модуль
Если по проекту шлагбаум должен автоматически открываться при внешнем сигнале, перед покупкой оборудования проверьте минимум три вещи:
- есть ли вход N.O./N.C. или другой подходящий вход для внешнего сигнала;
- можно ли связать изменение состояния этого входа с работой нужного реле;
- позволяет ли количество реле управлять всеми необходимыми приводами.
Последний пункт особенно важен, когда на одном въезде установлены, например, ворота и шлагбаум одновременно.
Один релейный выход — одна логика управления. Если требуется независимо управлять двумя устройствами, удобнее использовать модуль с двумя реле.
Как это реализовано в PAL-ES SPIDER
В модулях PAL-ES SPIDER предусмотрен вход N.O./N.C., который позволяет принять внешний сигнал через сухой контакт.
Дальше модуль может передать управляющую команду через релейный выход на автоматику ворот или шлагбаума.
То есть типовая логика выглядит следующим образом:
Сработала система противопожарной защиты → изменилось состояние сухого контакта → PAL-ES SPIDER получил сигнал → реле подало команду → шлагбаум открылся.
При этом конкретная электрическая схема зависит от используемой системы противопожарной защиты и автоматики привода.
Поэтому перед подключением необходимо проверить тип сигнала, характеристики входов и выходов оборудования и требования проектной документации.
Не стоит автоматически закладывать схему «контакт в контакт» без проверки. В отдельных системах может потребоваться промежуточное реле или иное согласующее оборудование.
Один шлагбаум или два устройства: какую модель выбрать
Модели PAL-ES SPIDER отличаются в том числе количеством релейных выходов.
Если нужно управлять одним приводом, обычно достаточно модели с одним реле.
Если на объекте два независимых устройства — например, ворота и шлагбаум, — удобнее рассматривать SPIDER-B или SPIDER-B-WR с двумя релейными выходами.
Саму модель лучше выбирать не только по числу реле. Учитывайте также количество пользователей, используемые способы доступа и необходимость работы с RF-пультами.
Что проверить перед сдачей объекта
Самая частая ошибка — установить оборудование, убедиться, что ворота открываются штатными способами, и на этом закончить проверку.
Сценарий пожарного открытия нужно тестировать отдельно.
Перед подписанием акта приёмки проверьте три вещи.
1. Внешний сигнал действительно подключён
Недостаточно увидеть N.O./N.C. в характеристиках модуля. Проверьте физическое подключение и соответствие схеме проекта.
2. Шлагбаум открывается при имитации пожарного сигнала
Проведите тестовое срабатывание. После изменения состояния контакта шлагбаум или ворота должны выполнить предусмотренный проектом сценарий.
Проверьте не только сам факт открытия, но и дальнейшее поведение автоматики — в частности, обеспечивается ли требуемое свободное состояние проезда.
3. Результат проверки зафиксирован
Проверку имеет смысл отражать в документации по сдаче системы. Это позволяет подтвердить, что предусмотренный проектом сценарий действительно был протестирован.
Несколько минут на такую проверку стоят намного меньше, чем переделка уже сданного объекта.
При выборе модуля управления шлагбаумом смотрите не только на GSM, приложение или количество пользователей.
Для объекта, где предусмотрена интеграция с системой противопожарной защиты, критически важен ещё один вопрос:
может ли модуль принять внешний сигнал и выполнить требуемый сценарий открытия?
PAL-ES SPIDER имеет вход N.O./N.C. и релейные выходы, поэтому технически позволяет строить такие схемы управления. А конкретный вариант подключения необходимо определять с учётом проекта, автоматики шлагбаума и используемой системы противопожарной защиты.
Если нужно подобрать модель PAL-ES под один шлагбаум, ворота или схему с двумя приводами, свяжитесь с нами:
8 804 333-80-03
info@sunros.ru
Поможем подобрать оборудование под задачу объекта и разобраться с необходимыми входами и количеством реле.
Если на объекте два независимых устройства — например, ворота и шлагбаум, — удобнее рассматривать SPIDER-B или SPIDER-B-WR с двумя релейными выходами.
Саму модель лучше выбирать не только по числу реле. Учитывайте также количество пользователей, используемые способы доступа и необходимость работы с RF-пультами.
Что проверить перед сдачей объекта
Самая частая ошибка — установить оборудование, убедиться, что ворота открываются штатными способами, и на этом закончить проверку.
Сценарий пожарного открытия нужно тестировать отдельно.
Перед подписанием акта приёмки проверьте три вещи.
1. Внешний сигнал действительно подключён
Недостаточно увидеть N.O./N.C. в характеристиках модуля. Проверьте физическое подключение и соответствие схеме проекта.
2. Шлагбаум открывается при имитации пожарного сигнала
Проведите тестовое срабатывание. После изменения состояния контакта шлагбаум или ворота должны выполнить предусмотренный проектом сценарий.
Проверьте не только сам факт открытия, но и дальнейшее поведение автоматики — в частности, обеспечивается ли требуемое свободное состояние проезда.
3. Результат проверки зафиксирован
Проверку имеет смысл отражать в документации по сдаче системы. Это позволяет подтвердить, что предусмотренный проектом сценарий действительно был протестирован.
Несколько минут на такую проверку стоят намного меньше, чем переделка уже сданного объекта.
При выборе модуля управления шлагбаумом смотрите не только на GSM, приложение или количество пользователей.
Для объекта, где предусмотрена интеграция с системой противопожарной защиты, критически важен ещё один вопрос:
может ли модуль принять внешний сигнал и выполнить требуемый сценарий открытия?
PAL-ES SPIDER имеет вход N.O./N.C. и релейные выходы, поэтому технически позволяет строить такие схемы управления. А конкретный вариант подключения необходимо определять с учётом проекта, автоматики шлагбаума и используемой системы противопожарной защиты.
Если нужно подобрать модель PAL-ES под один шлагбаум, ворота или схему с двумя приводами, свяжитесь с нами:
8 804 333-80-03
info@sunros.ru
Поможем подобрать оборудование под задачу объекта и разобраться с необходимыми входами и количеством реле.
